Описание
ТУ 48-20-10-83

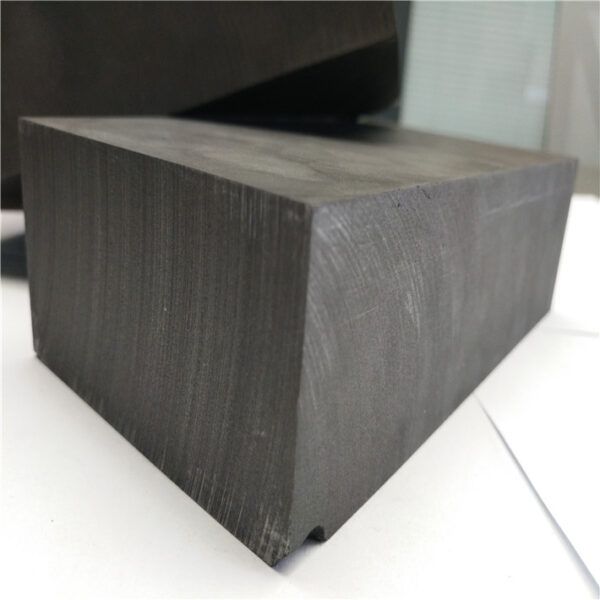

Графит мелкозернистых марок МГ, МГ-1, АРВ-У обладает высокой химической, термической и коррозионной стойкостью. Графит марки АРВ применяется в процессах получения полупроводниковых материалов «солнечного» и «электронного» качества. Современные методы очистки позволяют очищать графит АРВ до содержания примесей менее 50 ppm в промышленных объемах, а также возможно очищение до суммарного содержания примесей от 5 до 20 ppm.
Графит марки МГ, МГ-1 применяют в изготовлении кристаллизаторов для машин непрерывного горизонтального и вертикального литья, нагревателей и тепловых экранов, лодочек и тиглей для плавки высокочистых материалов в вакуумных резистивных, индукционных и других электропечах с безкислородной средой до 2000°С и более. Графит данных марок обладает высокой термической, химической и коррозионной стойкостью. Также как графит АРВ, графит марок МГ, МГ-1 используется в получении полупроводниковых материалов «солнечного» и «электронного» качества, а современные методы очистки позволяют производить очистку графита МГ, МГ-1 до содержания примесей менее 50 ppm в промышленных объемах, а в некоторых случаях возможна очистка до суммарного содержания примесей от 5 до 20 ppm.
| Показатель | МГ | МГ-1 | АРВ-У |
| Плотность, г/см3, не менее | 1,50 | 1,65 | ——– |
| Пористость,%, не более | 30 | 24 | 25-29 |
| Предел прочности
При сжатии, МПа, не менее При изгибе, МПа, не менее При натяжении, МПа, не менее |
19,6
8,8 |
34,3
11,7 |
34,3-49,0
———- |
| Удельное электросопротивление, мкОм.м, не более | 18 | 13 | 15-16 |
| Модуль упругости, Н/мм2 | 5500 | 6800 | ———– |
| Содержание золы, %, не более | 0,03 | 0,03 | 0,01 |
| Коэффициент теплопроводности, Вт/м· ºК, не менее | 65 | 85 | ———- |
